ECU Okuma Yöntemleri: OBD, Bench ve Boot Farkı

ECU Okuma Yöntemleri: OBD, Bench ve Boot Farkı

ECU Okuma Yöntemleri: OBD, Bench ve Boot Farkı

Bir motor beynini okumanın üç yolu var ve hangisini seçtiğiniz hem işin süresini hem riskini belirliyor. OBD en hızlısı ama her ünitede açık değil; bench üniteyi araçtan çıkarmayı gerektiriyor; boot ise işlemcinin hafızasına doğrudan giriyor ve genellikle kart üzerinde çalışmak demek. Bu yazıda üçünü tek tek anlatıyor, hangi durumda hangisinin doğru olduğunu ve sık yapılan hataları topluyoruz.

Bu yazıda neler var?

"ECU okuma" tam olarak ne demek?

Bir motor kontrol ünitesinin içinde birden fazla hafıza alanı vardır ve "okuma" dendiğinde çoğu zaman bunların hepsi kastedilmez. Ayrımı bilmek, hangi yöntemin gerektiğini de belirler:

  • Flash — motor yazılımı ve haritalar. Chip tuning işlerinde düzenlenen alan burasıdır.
  • EEPROM — eşleştirme bilgileri, öğrenilmiş değerler, sayaçlar. Ünite değişiminde asıl kritik alan.
  • Mikroişlemci içi hafıza — bazı ünitelerde flash ve EEPROM yongadan ayrı değil, işlemcinin içindedir. Bu ünitelerde erişim doğrudan işlemciden yapılır.
  • Kalibrasyon bölgesi — bazı üreticilerde yazılım ile haritalar ayrı bölümlerde tutulur.

Bir cihazın "şu üniteyi okur" demesi, o ünitenin bütün alanlarını okuduğu anlamına gelmez. Bir ünite OBD'den yalnızca flash verirken EEPROM için bench gerekebilir. Destek listelerine bakarken bu ayrıma dikkat edin.

OBD ile okuma

OBD, üniteyi araçtan sökmeden, aracın OBD-II soketi üzerinden okuyup yazmaktır. Cihaz araçla haberleşme protokolleri üzerinden konuşur ve üniteyi programlama moduna alır.

Ne zaman kullanılır?

Ünite izin veriyorsa her zaman ilk tercih OBD olmalıdır. Ünite yerinde kalır, konnektör sökülmez, kabloya dokunulmaz. Hem en hızlı hem en az riskli yöntemdir.

Sınırları

  • Güncel araçların çoğunda OBD üzerinden yazma kapalıdır, okuma açık olsa bile.
  • Bazı ünitelerde OBD yalnızca flash verir, EEPROM vermez.
  • Araç aküsünün gerilimi düşerse işlem yarıda kalır; besleme cihazı kullanmak şarttır.
  • Ağ üzerinden çalıştığı için diğer ünitelerin trafiği işlemi etkileyebilir.
OBD işlemi sırasında araç aküsüne bir şarj–destek cihazı bağlamak tercih değil zorunluluktur. Yazma sırasında düşen gerilim, ünitenin yarım yazılmış bir yazılımla kalmasına yol açar ve o noktadan sonra çözüm artık boot'tur.

Bench ile okuma

Bench, ünitenin araçtan sökülüp tezgâhta harici bir kaynakla beslenerek okunmasıdır. Ünite araçtaymış gibi çalışır, ama etrafında araç ağı yoktur: yalnızca programlayıcıyla konuşur.

Nasıl kurulur?

  1. Üniteyi sök. Konnektörleri çıkarmadan önce kontağın kapalı olduğundan ve akünün ayrıldığından emin olun.
  2. Pinout'u bul. Ünitenin hangi pinlerinden besleneceği ve hangi hattan haberleşeceği ünite ailesine göre değişir. Yanlış pin, yanlış gerilim demektir.
  3. Besleme ve haberleşmeyi bağla. Terminal şeridi ya da ünite tipine uyan adaptör kullanılır; bu aşamada lehim gerekmez.
  4. Oku, yedekle, yaz. İlk iş her zaman tam yedektir.

Ne zaman kullanılır?

  • OBD üzerinden erişim kapalıysa.
  • OBD ile yazmak riskli görülüyorsa (araç ağı sorunlu, akü zayıf).
  • EEPROM'a erişilmesi gerekiyorsa.
  • Ünite araçtan zaten sökülmüşse — onarım ya da değişim işlerinde.

Bench'te en sık yapılan iki hata

  • Yanlış pinout. Bir ünitenin besleme pinine haberleşme hattı bağlamak, üniteyi anında bitirebilir. Ünite numarasını doğrulamadan bağlamayın.
  • Zayıf besleme. Masa üstü güç kaynağının akım kapasitesi yetmezse gerilim yazma anında çöker. Ünitenin çektiği akımı karşılayan bir kaynak kullanın.

Boot ile okuma

Boot, mikrodenetleyicinin önyükleme moduna alınıp hafızasına doğrudan erişilmesidir. Bu modda işlemci kendi programını çalıştırmaz; dışarıdan gelen komutları dinler. Yani ünitenin yazılımına en doğrudan giden yoldur.

Ne zaman kullanılır?

  • Ünite kilitlendiyse — yarım kalmış bir güncelleme sonrası açılmıyorsa.
  • Yazılım bozulduysa — OBD ve bench artık cevap vermiyorsa.
  • Korumalı üniteyse — diğer iki yol baştan kapalıysa.
  • İşlemci içi hafızaya erişilecekse — flash ve EEPROM yonganın içindeyse.

Boot'un maliyeti

Boot'un gücü doğrudanlığında, zorluğu ise hazırlığındadır. İşlemciyi bu moda sokmak için belirli bir pinin ünite açılırken belirli bir seviyede tutulması gerekir. Yeni nesil ünitelerde o pin karta gömülüdür; erişmek için koruyucu kaplamanın açılması, çoğu zaman bir direncin sökülmesi ve lehimle bağlantı yapılması istenir. İş bitince hepsi geri alınır.

Bu yüzden boot, "son çare" olarak görülür. Yöntem değil, hazırlığı caydırıcıdır.

Boot Glitch: yeni nesil korumalı üniteler

Bosch MDG1 gibi güncel korumalı ünitelerde klasik boot'un hazırlık maliyeti iyice arttı. Sektörün buna cevabı Boot Glitch oldu: işlemcinin açılış anında kontrollü ve çok kısa süreli bir bozulma yaratarak korumalı boot moduna girmesini sağlayan yöntem. Elektromanyetik darbe (EMFI) ile çalışan düzeneklerde karta hiç dokunulmaz — lehim, direnç sökme ve elle pin çekme ortadan kalkar.

Yöntemin nasıl çalıştığını, hangi ünitelerde kullanıldığını ve gereken donanımı ayrı bir yazıda ayrıntılı anlattık: Boot Glitch nedir, korumalı ECU'lar nasıl açılır?

Karşılaştırma tablosu

OBD

Ünite araçta kalır · fiziksel müdahale yok · en hızlı · yazma çoğu güncel araçta kapalı

İlk tercih — ünite izin veriyorsa
Bench

Ünite sökülür · konnektör ya da terminal bağlantısı · lehim yok · pinout bilgisi şart

OBD kapalıysa ya da riskliyse
Boot

Ünite sökülür · kart üzerinde temas ya da lehim · en doğrudan erişim · hazırlık uzun

Kilitli, bozulmuş ya da korumalı ünite
Boot Glitch

Ünite sökülür · karta temas yok · maskeyle konumlandırma · ünite ünite tanımlı destek

MDG1 gibi yeni nesil korumalı üniteler

Hangi cihaz hangi yöntemi destekliyor?

Piyasadaki profesyonel programlayıcılar bu yöntemleri farklı derinliklerde kapsıyor. Kataloğumuzdaki iki örnek:

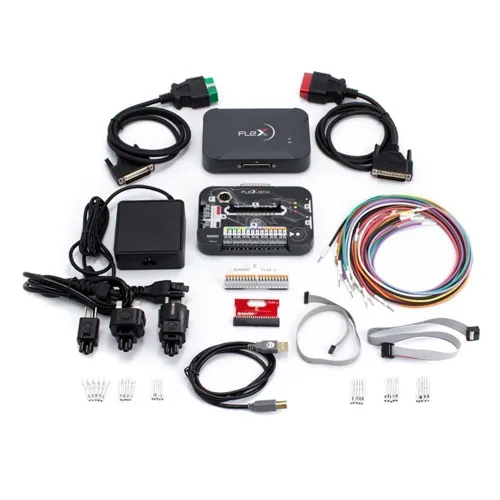

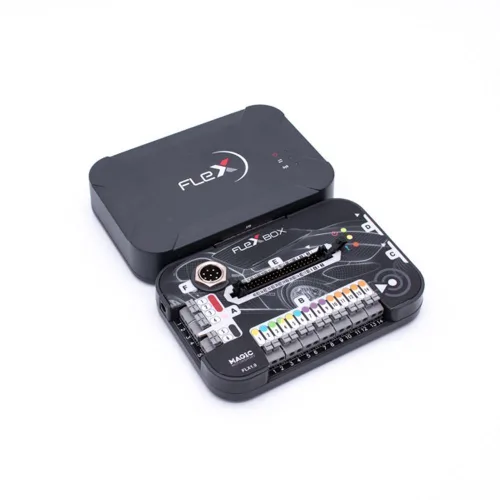

MagicMotorsport Flex

OBD, bench ve boot'u tek donanımda toplar; Boot Glitch ayrı bir lisansla açılır. Kapsam, işlemci ailesine göre ayrı ayrı satılan lisanslarla belirlenir. ECU ve TCU tarafında çalışır.

AutoTuner

OBD, bench ve boot desteği tek pakette. Master ve Slave sürümleri var; yazılım güncellemeleri üretici tarafından ücretsiz sunuluyor.

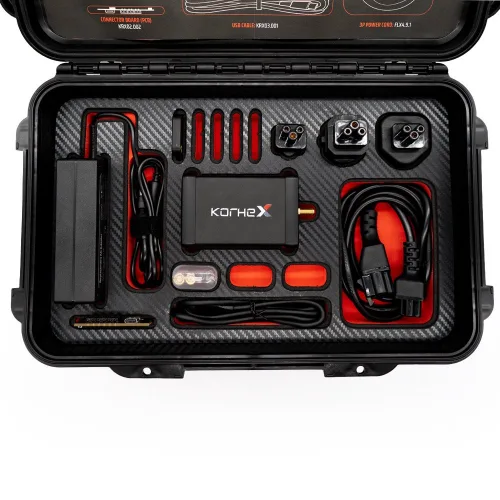

Korhex

Tek başına bir programlayıcı değil, Flex'e bağlanan bir erişim eklentisi. Korumalı ünitelerde EMFI ile Boot Glitch uygular.

Bir cihazı seçerken "kaç yöntemi destekliyor" sorusundan daha önemlisi, sizin çalıştığınız ünitelerde hangi yöntemi destekliyor sorusudur. Genel kapsam listeleri etkileyici görünür ama karar, elinizdeki işlere göre verilmelidir. Bütün seçenekleri ECU programlama cihazları sayfamızda karşılaştırabilirsiniz.

Checksum ve yedek: atlanmaması gereken iki adım

Tam yedek

Hangi yöntemle çalışırsanız çalışın, ilk iş ünitenin bütün içeriğini yedeklemektir. Flash ve EEPROM ayrı ayrı alınmalı; EEPROM'u atlamak, ünite değişimi gerektiğinde eşleştirme verisini kaybetmek demektir. Yedek dosyaları araç plakası, ünite numarası ve tarihle adlandırıp saklayın — altı ay sonra hangisinin hangi araca ait olduğunu hatırlamazsınız.

Checksum düzeltme

Motor yazılımı, kendi içinde tutarlılığını kontrol eden kontrol toplamları taşır. Dosyada bir bayt değiştirdiğinizde bu toplamlar bozulur ve ünite yazılımı reddeder ya da arıza koduyla açılmaz. Profesyonel programlayıcılar yazma öncesinde bu toplamları otomatik düzeltir; düzeltmeyen bir akışta dosya elle işlenmek zorundadır. Yazmadan önce checksum adımının çalıştığından emin olun.

Sık yapılan beş hata

  • Besleme desteği kullanmamak. Yazma sırasında düşen gerilim, en pahalı hatadır.
  • Yedek almadan yazmaya başlamak. Geri dönüş yolu olmayan her işlem kumardır.
  • Pinout'u doğrulamadan bench'e bağlamak. Aynı görünen iki ünite farklı pin düzeni taşıyabilir.
  • EEPROM'u unutmak. Flash'ı yedeklemek tek başına ünite değişimi için yetmez.
  • Yöntemi zorlamak. OBD'den açılmayan bir üniteyi ısrarla OBD'den yazmaya çalışmak, üniteyi boot gerektiren bir duruma sokabilir.

Sık sorulan sorular

OBD, bench ve boot arasındaki temel fark nedir?

Erişimin nereden yapıldığıdır. OBD araç soketinden, bench sökülmüş ünitenin konnektöründen, boot ise doğrudan mikroişlemciden erişir. Aşağı indikçe erişim güçlenir, hazırlık zorlaşır.

Hangi yöntem daha güvenli?

OBD, ünite izin veriyorsa en az riskli olandır çünkü fiziksel müdahale yoktur. Ama "izin veriyorsa" şartı önemli: kapalı bir üniteyi OBD'den zorlamak bench'ten daha risklidir.

Bench yapmak için ne gerekir?

Ünitenin pinout bilgisi, ünite tipine uyan bir adaptör ya da terminal bağlantısı ve yeterli akım verebilen bir besleme. Lehim gerekmez.

Boot için mutlaka lehim gerekir mi?

Klasik boot'ta çoğu yeni nesil ünitede evet. Boot Glitch ile çalışan EMFI tabanlı düzeneklerde hayır.

Ünitem OBD'den okunuyor ama yazılmıyor, neden?

Güncel araçların çoğunda üretici OBD üzerinden yazmayı kapatmıştır. Okuma açık kalabilir. Bu durumda yazma için bench ya da boot gerekir.

EEPROM'u neden ayrıca yedeklemem gerekiyor?

Eşleştirme bilgileri, öğrenilmiş değerler ve sayaçlar orada durur. Flash yedeği ünite değişiminde tek başına yeterli değildir.

Chip tuning için hangi yöntem kullanılır?

Ünite izin veriyorsa OBD, vermiyorsa bench. Korumalı yeni nesil ünitelerde boot ya da Boot Glitch gerekebilir.

Yarım kalmış bir yazma sonrası ünite açılmıyor, çözüm var mı?

Çoğu durumda evet — boot erişimiyle ünite kurtarılabilir. Bu, boot'un "son çare" olarak neden değerli olduğunun tipik örneğidir. Elinizde tam yedek varsa iş çok daha kolaydır.

Hangi ünitede hangi yöntemin gerektiğinden emin değilseniz iletişim formumuzdan yazın: marka, model, motor ve mümkünse ünite numarasını belirtin, çalıştığınız işe uygun yöntemi ve cihazı birlikte belirleyelim.
