Korhex Boot Glitch ve MCU Erişim Cihazı

Korhex Boot Glitch ve MCU Erişim Cihazı

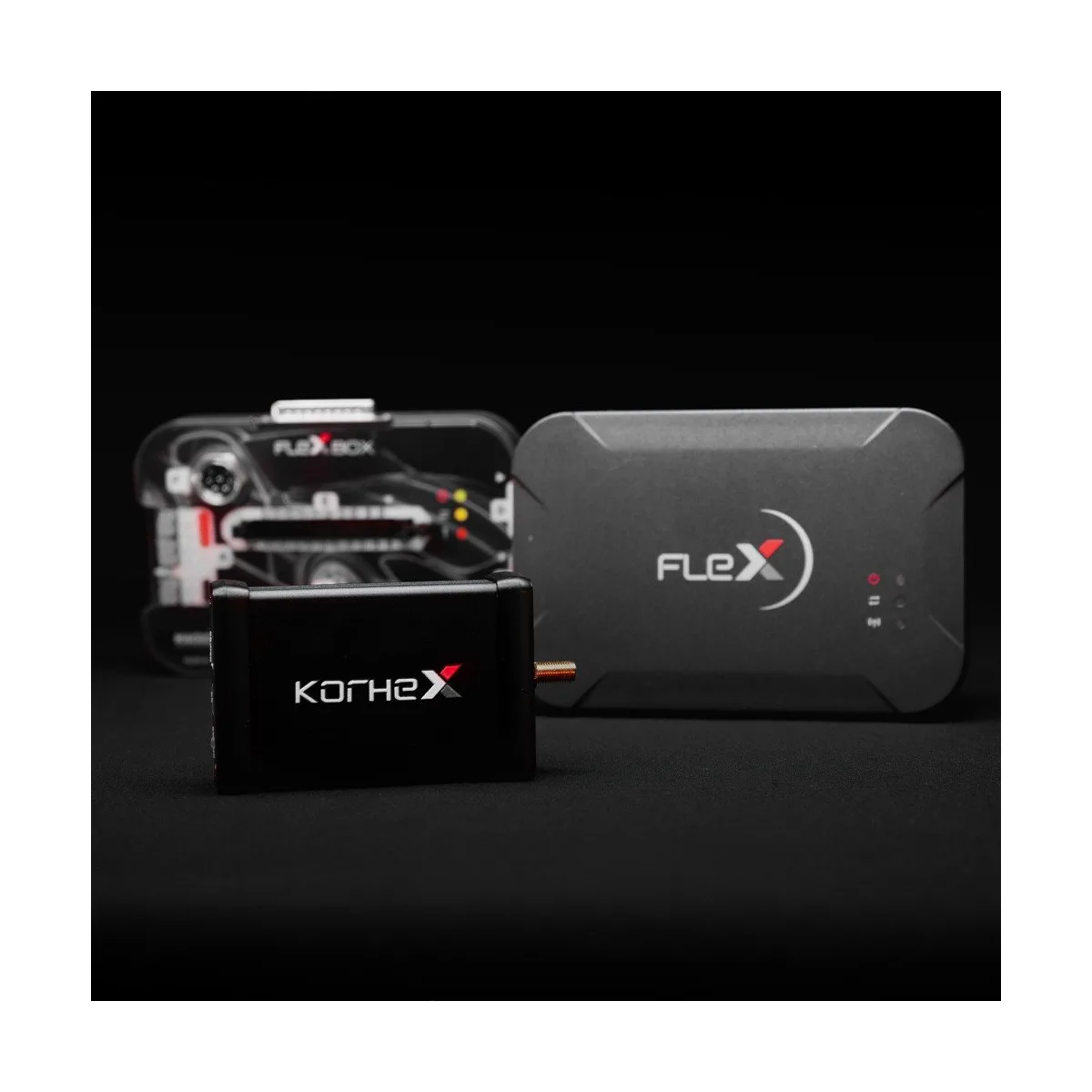

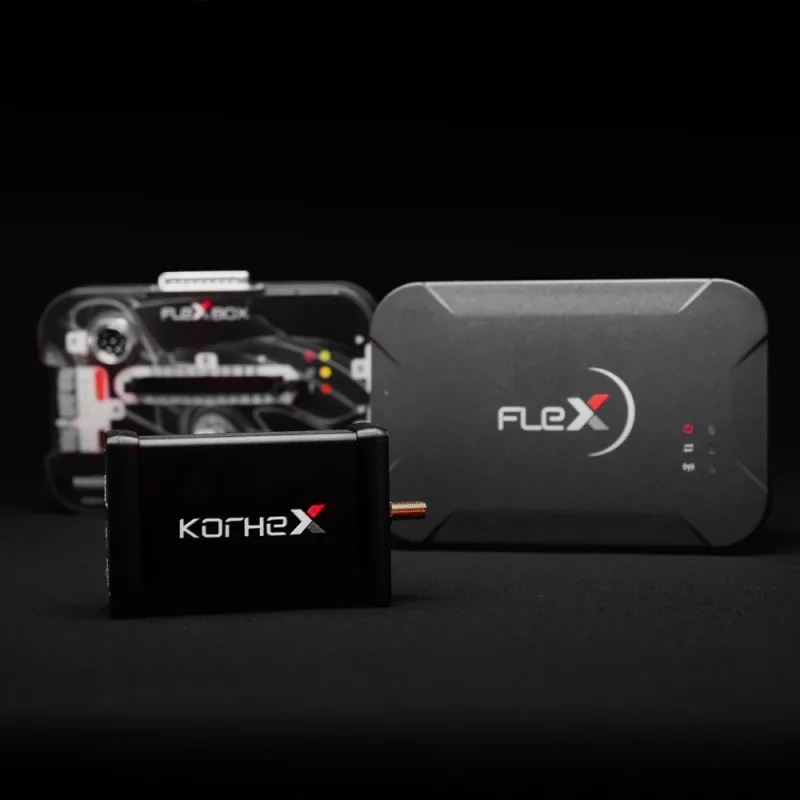

Korhex, MagicMotorsport'un Flex programlayıcısı için geliştirdiği bir donanım eklentisidir. Görevi tek cümleyle şudur: korumalı motor kontrol ünitelerini, karta lehim yapmadan ve elle boot kablosu çekmeden açmak. Bunu mikrodenetleyicinin üzerindeki belirli bir temas noktasından uygulanan Boot Glitch işlemiyle, EMFI (Elektromanyetik Arıza Enjeksiyonu) yöntemini kullanarak yapar. Korhex tek başına çalışmaz; Flex ekosisteminin bir parçasıdır ve Flex ile birlikte kullanılır.

Korhex Nedir, Neden Çıktı?

Son yılların motor kontrol üniteleri OBD üzerinden kapalı, bench üzerinden korumalı ve klasik boot yöntemine karşı sertleştirilmiş durumda. Bosch MDG1 ailesi bunun en çok karşılaşılan örneği. Bu ünitelerde klasik boot işlemi genellikle şunları gerektiriyordu:

• Kartın kutudan çıkarılması ve koruyucu kaplamanın açılması
• Bir ya da birkaç direncin sökülmesi
• Boot pinlerine elle kablo çekilmesi, çoğu zaman lehim
• İşlem bitince bütün bunların geri alınması

Her adım zaman kaybı ve her lehim bir risk. Bir pad kalkarsa ünite tamir işine dönüşür. Korhex tam olarak bu adımları ortadan kaldırmak için tasarlandı: cihaz, ünitenin mikrodenetleyicisi üzerindeki tanımlı temas noktasına kendi maskesiyle konumlandırılır ve erişimi fiziksel müdahale olmadan sağlar.

Boot Glitch Nedir? EMFI Nasıl Çalışır?

Glitch, bir mikrodenetleyicinin çalışması sırasında çok kısa süreli ve kontrollü bir bozulma oluşturup, işlemcinin güvenlik kontrolünü atladığı o kısacık anı yakalama yöntemidir. Boot Glitch, bu işlemin önyükleme (boot) aşamasında uygulanan hâlidir: ünite açılırken güvenlik kontrolünden geçtiği anda oluşturulan bozulma, işlemcinin korumalı boot moduna girmesini sağlar.

Bozulmanın nasıl oluşturulduğu yöntemi belirler. Korhex bunu EMFI ile, yani elektromanyetik bir darbeyle yapar. Darbe, mikrodenetleyicinin üzerine konumlandırılan anten üzerinden uygulanır — karta dokunulmaz, iz bırakmaz, bileşen sökülmez. Voltaj darbesiyle (VFI) çalışan yöntemlerden farkı budur: kartın besleme hattına müdahale etmek gerekmez.

Korhex ile Neler Yapılabilir?

Korhex bir okuma–yazma cihazı değil, bir erişim cihazıdır: kapıyı açar, işi Flex yapar. Erişim sağlandıktan sonra desteklenen işlemler şunlardır:

• İç flash okuma, yazma ve checksum düzeltme
• İç EEPROM okuma ve yazma
• Tam yedek (Full Backup) — işleme başlamadan ünitenin bütün içeriği
• Boot kilidini açma (Boot Unlock)

Pratikte bu, chip tuning dosyası yazmaktan ünite onarımına, klonlamadan veri kurtarmaya kadar olan işlerin korumalı ünitelerde de yapılabilmesi anlamına gelir.

Desteklenen ECU ve İşlemciler

Korhex desteği ünite ünite tanımlanır ve Flex yazılım güncellemeleriyle genişler. Üreticinin duyurduğu başlıca uygulamalar:

Mercedes tarafında Bosch MD1CP001 ve MG1CP002 üniteleriyle çalışan model örnekleri arasında A-Serisi (W177), GLA (H247), Vito (W447) ve CLE (C236) bulunuyor. Liste güncellemelerle genişlediği için, elinizdeki belirli bir ünite için destek durumunu satın alma öncesinde teyit etmenizi öneririz: ünitenin üzerindeki numarayı iletin, güncel listeden bakalım.

İşlem Süreleri

Üreticinin Mercedes Bosch SPC5777 uygulaması için verdiği süreler:

Bu süreler, aynı üniteyi klasik boot ile açmak için gereken sökme–lehimleme–geri toplama süresiyle karşılaştırıldığında cihazın asıl getirisini gösteriyor: kazanç dakikalarda değil, işlem başına harcanan iş gücünde ve alınmayan riskte.

Korhex Nasıl Kullanılır?

1. Bağla. Üniteyi Flex ve Flexbox ile bench bağlantısına al, Korhex'i sisteme bağla.
2. Konumlandır. Ünite ailesine uyan Korhex maskesini yerleştir ve anteni mikrodenetleyicinin tanımlı temas noktasına otur.
3. Aç. Flex yazılımından erişim ve Boot Glitch işlemini başlat; işlem güdümlü ilerler.
4. Programla. Erişim sağlandıktan sonra okuma, yazma, yedek ve checksum işlemleri Flex üzerinden her zamanki gibi yapılır.

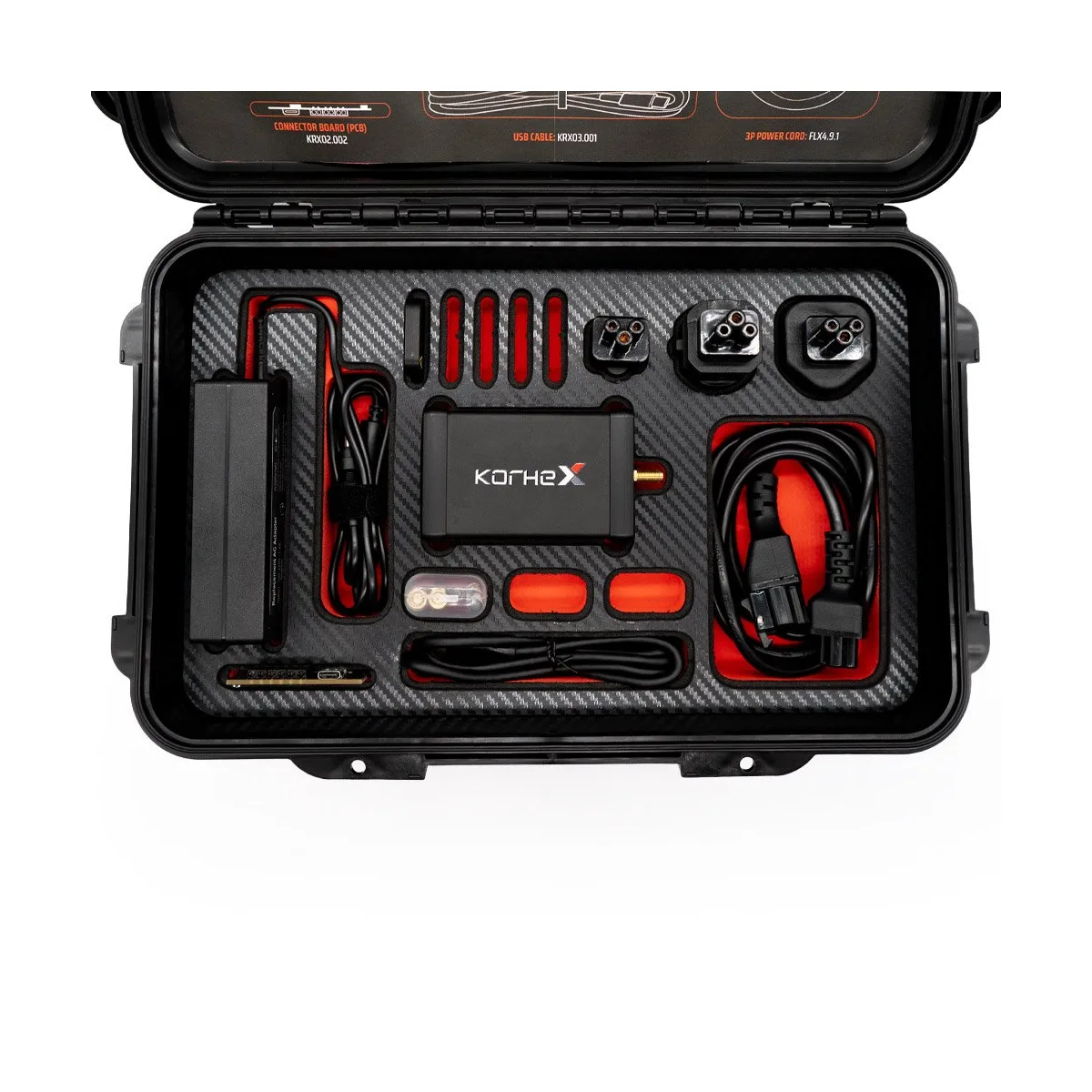

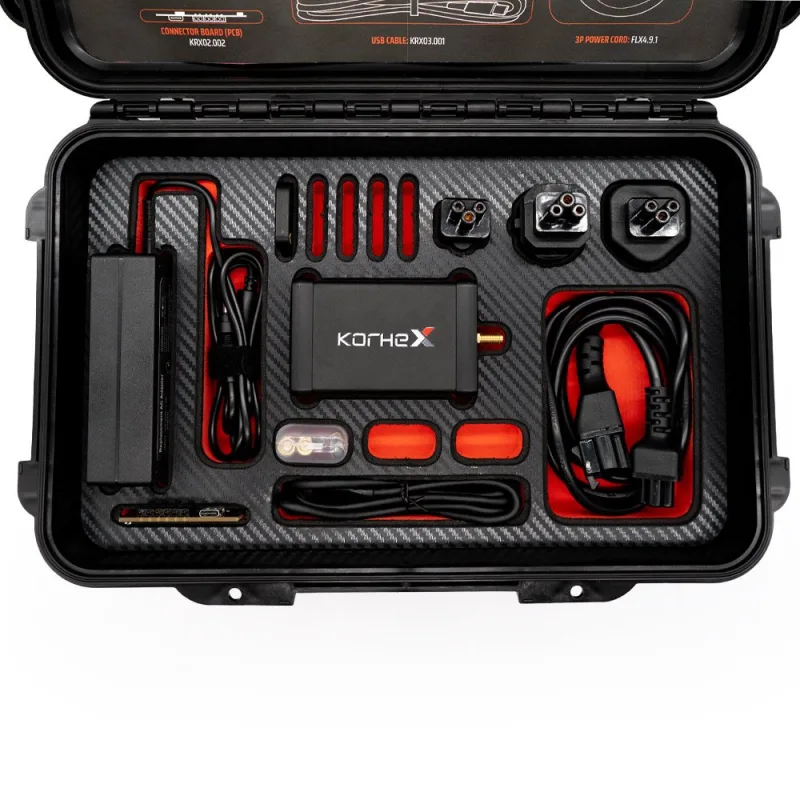

Paket İçeriği

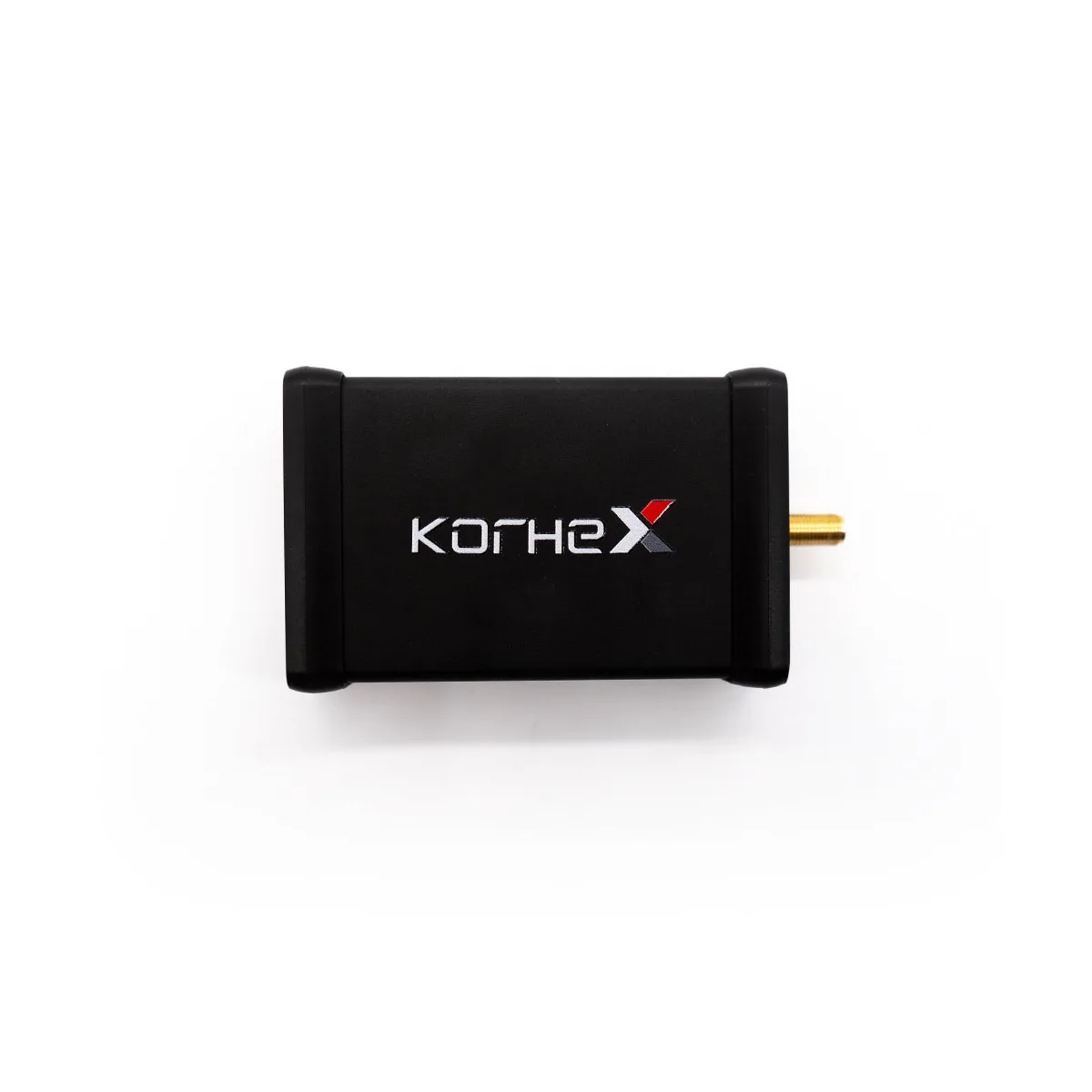

• Korhex ana cihaz (KRX01.001)

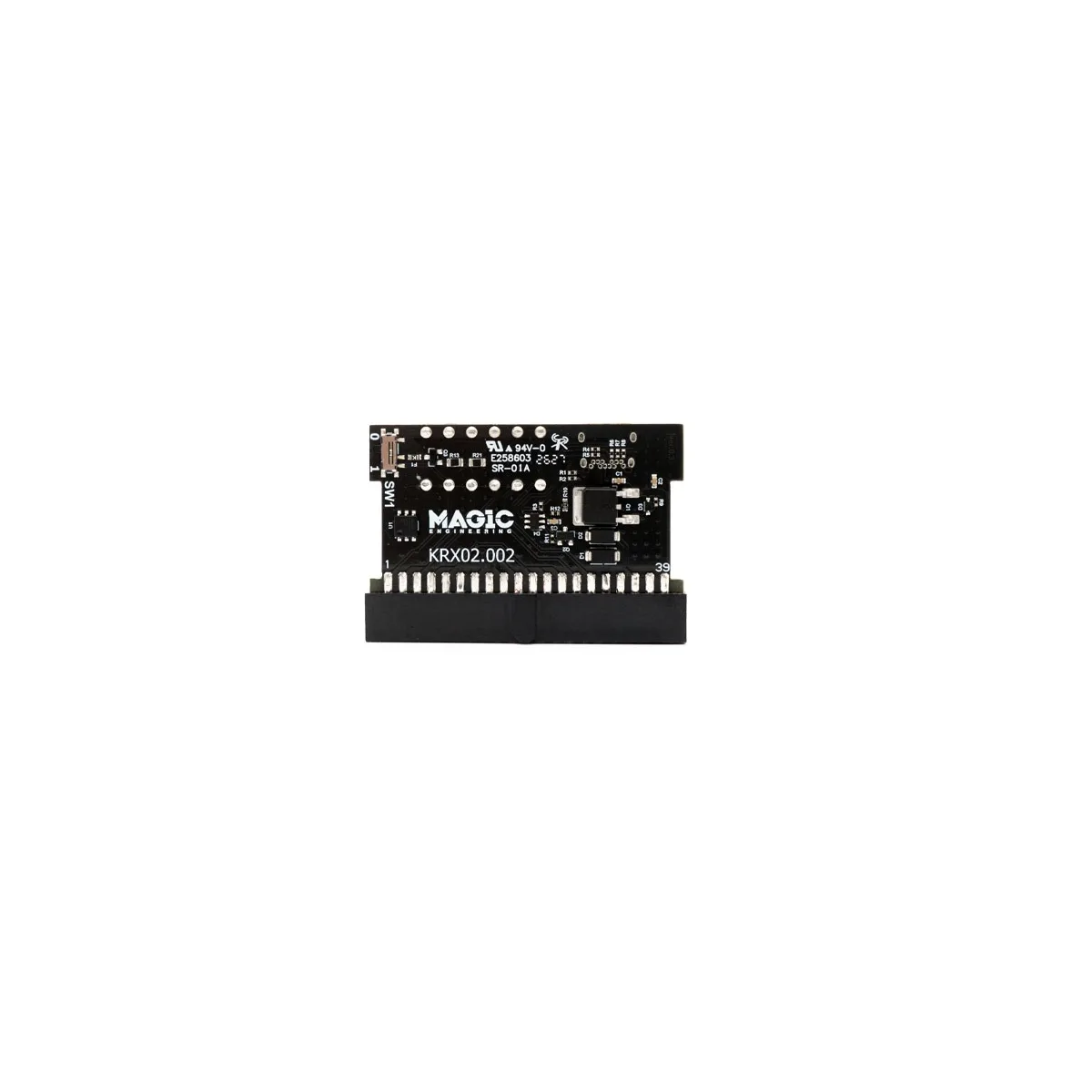

• Harici Korhex bağlantı kartı (KRX02.002)
• USB kablosu (KRX03.001)
• Güç adaptörü ve 3'lü güç kablosu (FLX4.9.1)
• 2 adet Anten A

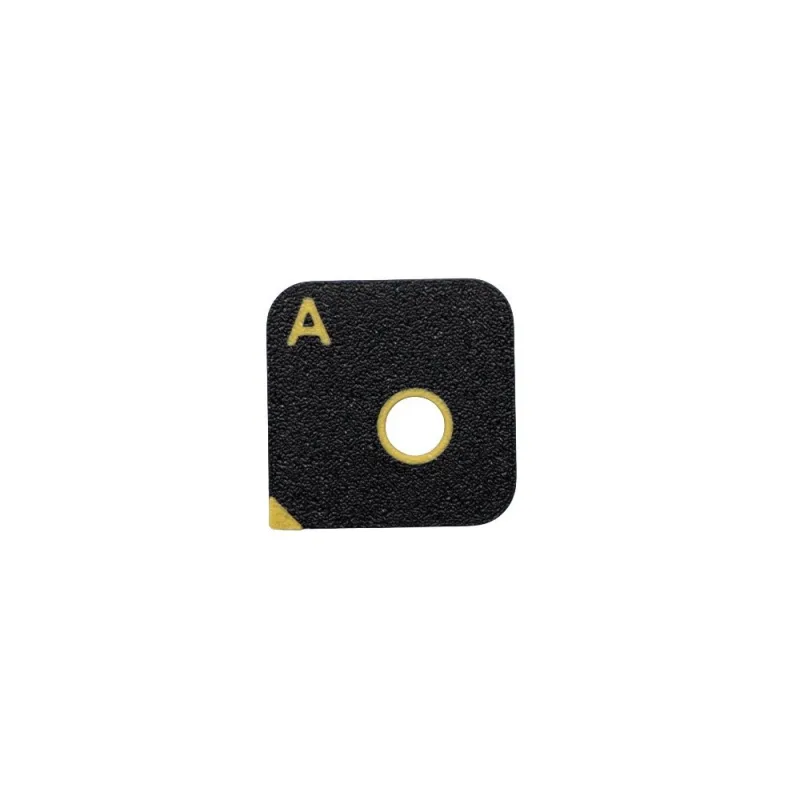

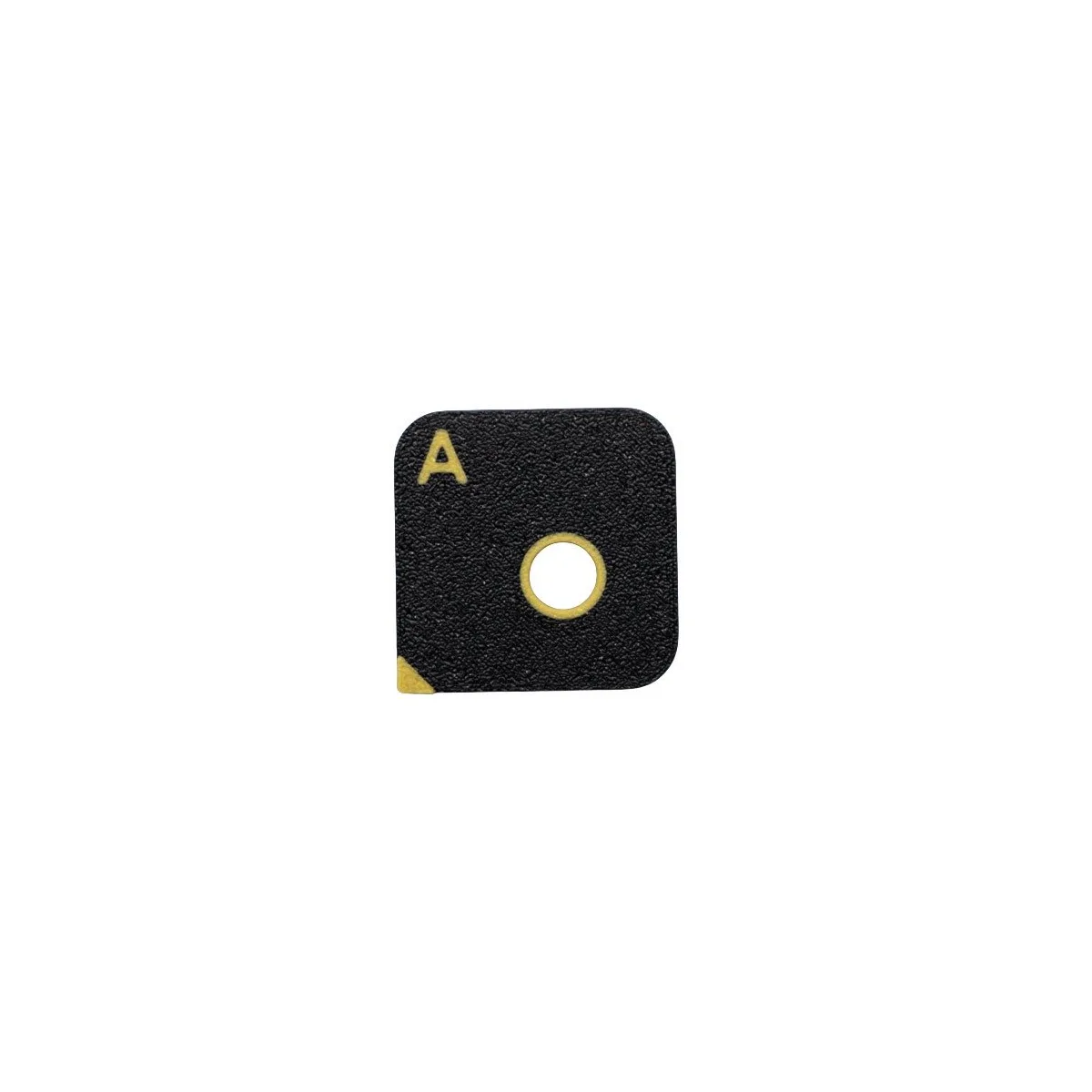

• 5 adet Korhex Mask A — mikrodenetleyici temas maskesi
• Taşıma çantası ve uluslararası priz uçları

Teknik Özellikler

Korhex İçin Hangi Lisans Gerekir?

Korhex'in çalışabilmesi için Flex tarafında Boot Glitch yetkisi bulunmalıdır. İki yol var:

Bu sayfadaki seçim ekranından Boot Glitch lisansını cihazla birlikte ekleyebilirsiniz. Lisansınız zaten varsa "Lisansım var" seçeneğini işaretlemeniz yeterli. Master ve Slave ayrımı burada da geçerlidir ve Flex tarafındaki sürümünüzle aynı olmalıdır — Slave Flex kullanıyorsanız Boot Glitch lisansı da Slave olur.

Kimler İçin Uygun?

• Yeni nesil Mercedes, DAF ve benzeri korumalı üniteler üzerinde çalışan chip tuning atölyeleri
• MDG1 ve SPC58 tabanlı ünitelerde onarım, klonlama ve yazılım kurtarma yapan elektronik servisleri
• Ağır vasıta tarafında CPC5 gibi ünitelerle uğraşan filo servisleri
• Elinde Flex bulunan ve kapsamını yeni nesil korumalı ünitelere genişletmek isteyen kullanıcılar
